¶ Оптимизация моделей Navisworks
¶ По возможности скройте лишние геометрические фрагменты.
- Перейдите в раздел «Home» > «Selection Tree» > «Properties» > «Geometry» > «Fragments».
- В разделе «Fragments» найдите геометрию с количеством 1000 или более, выделите их, затем щелкните правой кнопкой мыши, чтобы скрыть.
Почему это помогает: Фрагменты Navisworks — это фрагменты присоединенной трехмерной геометрии, обработка и визуализация которых могут быть особенно трудоемкими, если они сильно фрагментированы, например, 2000 вместо 200.

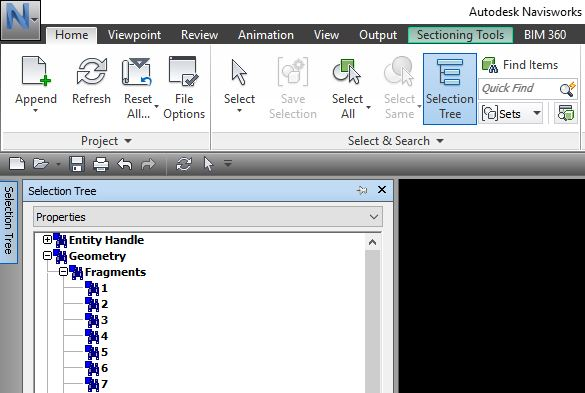

Изображение: Как определить и скрыть фрагменты в модели Navis

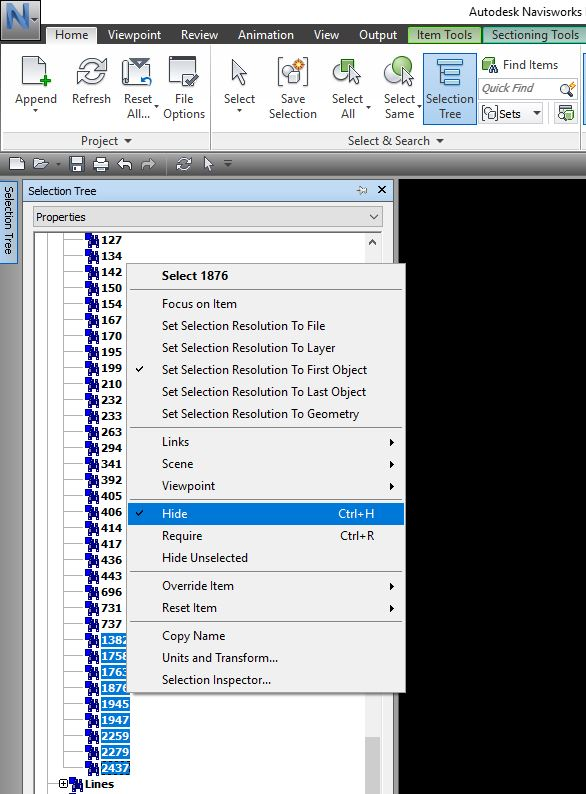

Изображение: Как определить и скрыть фрагменты в модели Navis
¶ Убираем ненужную геометрию
Все, что вы смоделировали в своем файле, может не понадобиться в виртуальной реальности; решите, что вам важно видеть, и скройте остальное:
- Перейдите к дереву выбора
- Выберите и щелкните правой кнопкой мыши, чтобы скрыть. Найдите следующие элементы:
- повторяющиеся элементы, такие как арматура, гайки, болты и т. д.
- элементы, смоделированные в мельчайших деталях
- прозрачные элементы (они требуют больше энергии для рендеринга)
- элементы окружения, такие как деревья или мебель
- Вы можете использовать наборы выбора и поиска Navisworks для группировки этих элементов, что упрощает их скрытие.
Почему это помогает: уменьшение лишней геометрии — самый быстрый и простой способ улучшить впечатления от виртуальной реальности без ущерба для передаваемой информации.

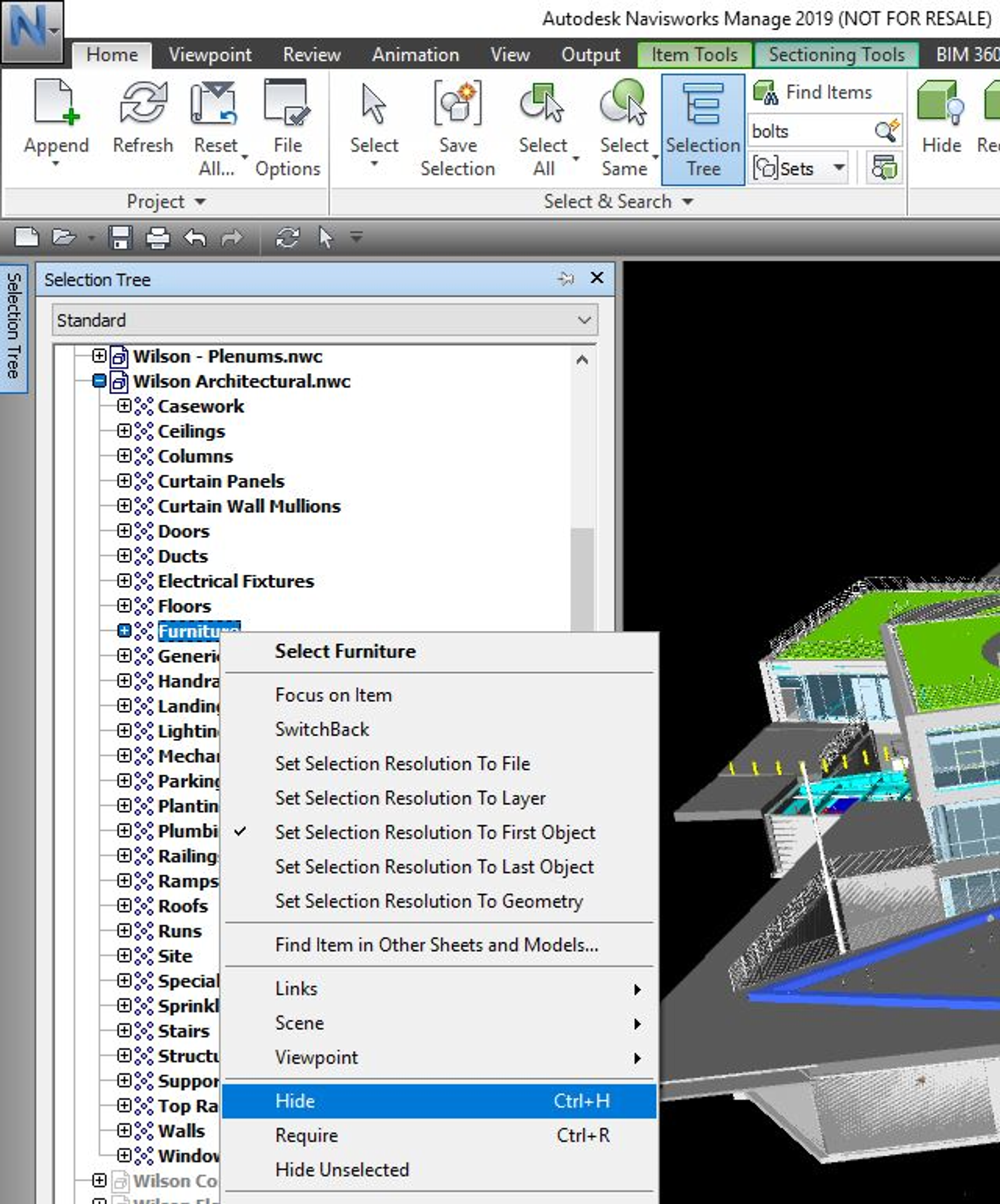

Изображение: уменьшите лишнюю геометрию, скрыв ее

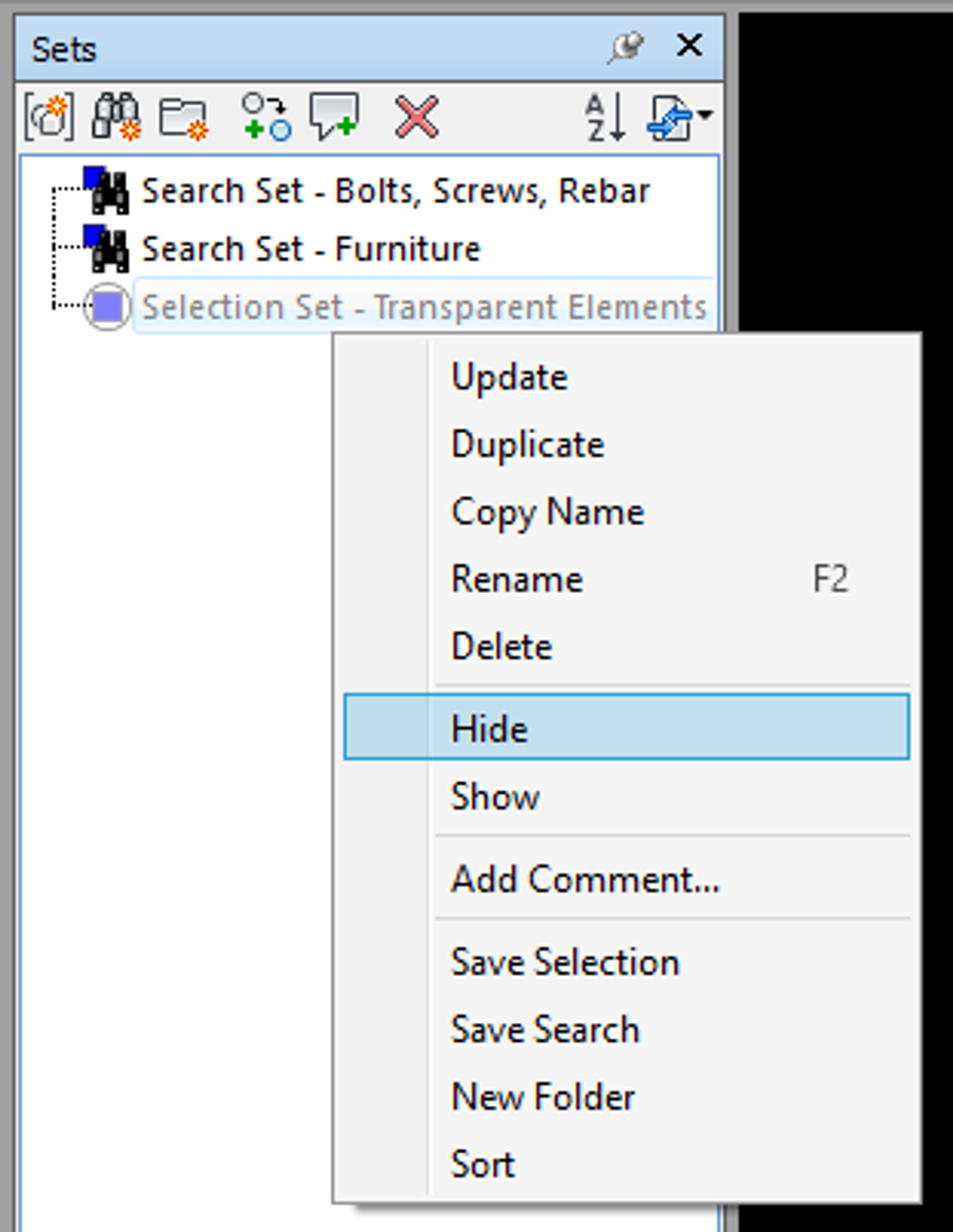

Изображение: используйте наборы Navisworks, чтобы сделать скрытие более эффективным
¶ Задайте геометрические границы
По умолчанию границы вашей модели полностью расширены. Отредактируйте их так, чтобы была видна только та область, которую вы просматриваете.
Сделайте это:
- Перейдите в раздел «Sectioning Tools», нажмите «Enable Sectioning».
- Нажмите и потяните ограничивающую рамку в нужную область
Почему это помогает: окно раздела повысит производительность в виртуальной реальности и загрузит ваш файл из библиотеки Prospect быстрее, но преобразование непосредственно из Navis в Prospect останется прежним.
Изображение: ПЕРЕД настройкой блока раздела

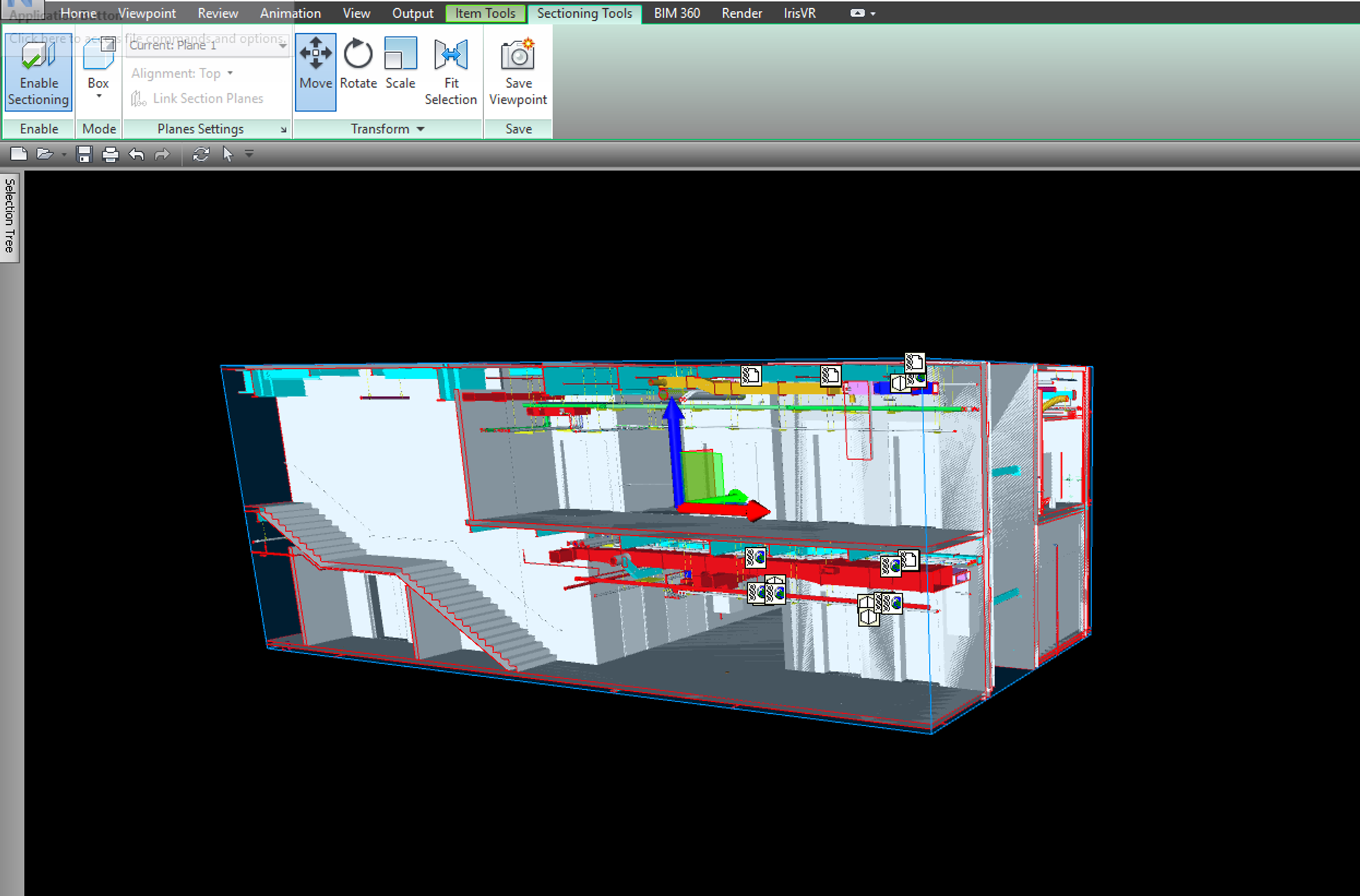

Изображение: ПОСЛЕ настройки окна раздела
¶ Изолируйте только определенные области
После создания поля сечения сделайте еще один шаг, чтобы скрыть любую невыбранную геометрию:
- Удерживая нажатой клавишу пробела, нажмите и удерживайте, потянув слева направо, это выберет всю геометрию, которая попадает в окно (синим цветом).
- Щелкните правой кнопкой мыши и выберите «Скрыть невыбранное».
Почему это помогает: это ускорит процесс экспорта. Также это повысит производительность и создаст зоны на которые стоит обратить своё внимание во время координационных совещаний в виртуальной реальности.

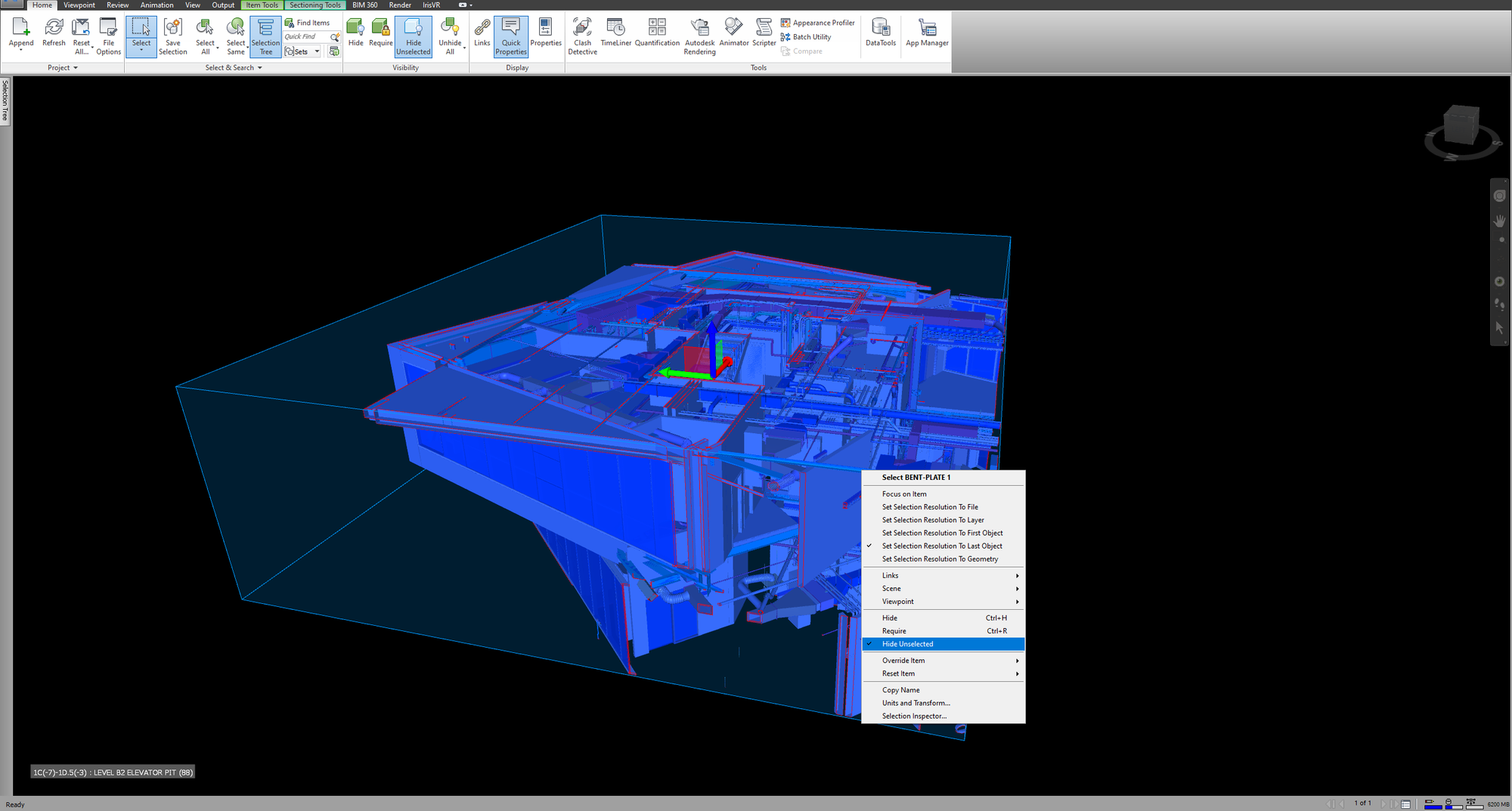

Изображение: Поле сечения + выбранная геометрия\
¶ Все еще сталкиваетесь с проблемами?
Для пользователей Oculus Quest: Автономные гарнитуры не могут обрабатывать файлы того же размера, что и настольный ПК. Следуйте описанным выше шагам оптимизации, но во время шага секции и/или изоляции начните с наименьшей возможной площади. Выполните тестовый запуск, чтобы убедиться, что он открывается в VR Concept, а затем постепенно увеличивайте размер.
Для всех: скрытие, выбор и корректировка геометрии всегда являются самым простым способом работы с существующими файлами, но при создании новых файлов просмотрите свою геометрию, чтобы определить, можно ли ее смоделировать более чистым или простым способом.
Если вы выполнили все шаги, описанные выше, но по-прежнему сталкиваетесь с проблемами производительности, отправьте нам сообщение на support@vrconcept.net, и мы сможем помочь вам в дальнейшем, просмотрев ваш конкретный файл.
