¶ Экспорт из Renga
Renga — это программное обеспечение для проектирования зданий, которое позволяет создавать и редактировать 3D-модели.
Для использования модели из Renga необходимо произвести экспорт в один из форматов 3D или IFC.
Для использования чертежа из Renga необходимо произвести экспорт в один из форматов DWG или DXF.
¶ Экспорт в DWG/DXF
1. Нажмите “Экспорт” в верхней панели.

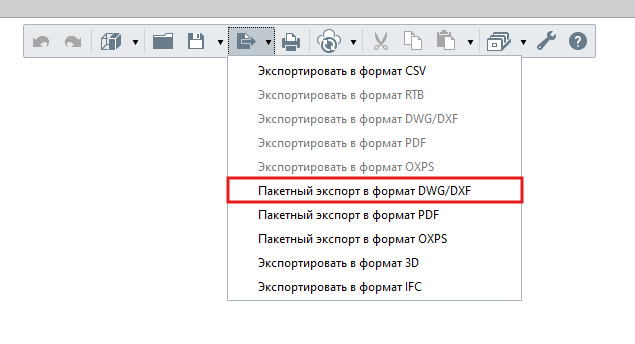

2. Выберете из выпадающего списка “Пакетный экспорт в формат DWG/DXF”(Может быть доступен вариант “Экспортировать в формат DWG/DXF”).

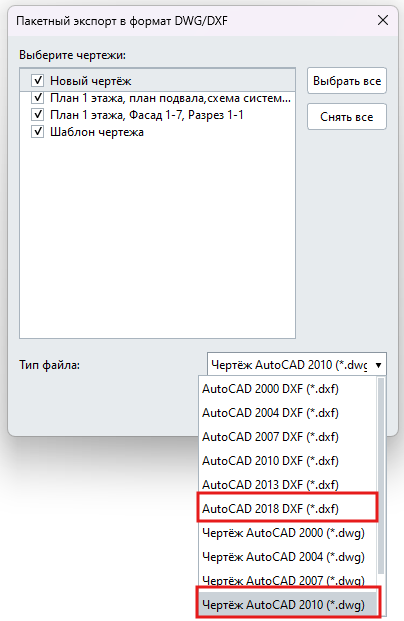

3. В открывшемся окне выберете какие чертежи необходимо экспортировать.
4. В этом же окне выберете формат экспорта "AutoCAD 2018 DXF"(для экспорта в DXF) или “Чертёж AutoСAD 2010”(для экспорта в DWG).
5. После завершения настроек нажмите “ОК”.
6. В открывшемся окне проводника выберете папку, в которую будут сохранены указанные чертежи.
¶ Экспорт в 3D форматы
1. Нажмите “Экспорт” в верхней панели.

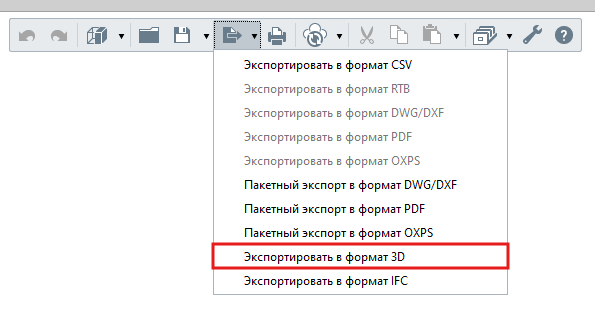

2. Выберете из выпадающего списка “Экспортировать в формат 3D”.

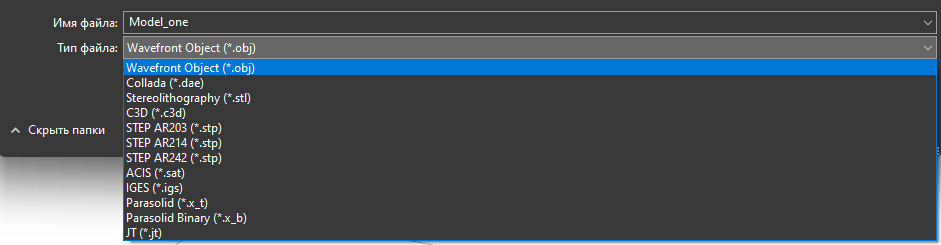

3. В открывшемся окне проводника введите имя модели и выберете “Тип файла”.
VR Concept поддерживает все указанные форматы.
¶ Экспорт в IFC
1. Нажмите “Экспорт” в верхней панели.

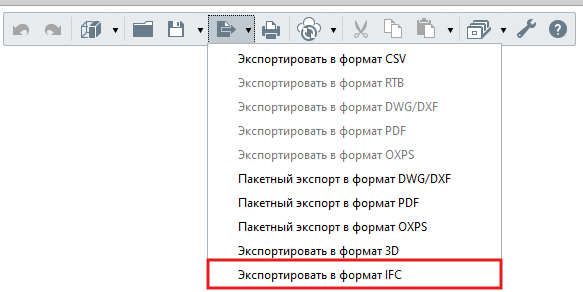

2. Выберете из выпадающего списка “Экспортировать в формат IFC”.
3. В открывшемся окне проводника выберете папку, в которую будет сохранена модель.
Также в Renga имеются настройки экспорта, которые помогут указать, какие типы данных необходимо экспортировать в IFC.

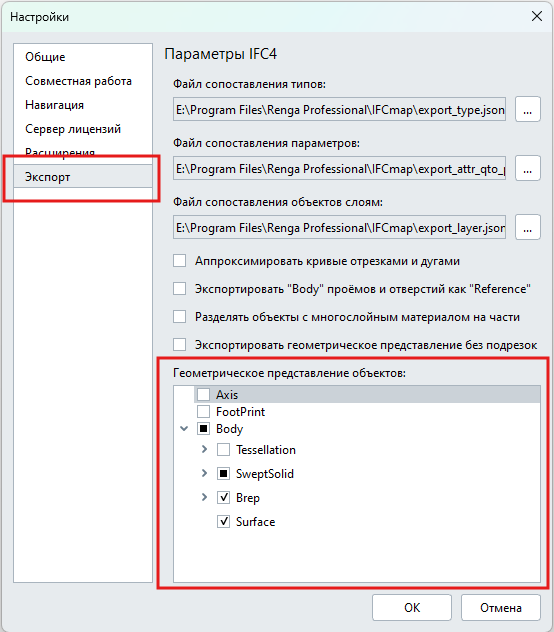

Для перехода в них откройте “Настройки” → “Экcпорт”. В разделе "Геометрические представления объектов" выберете какие типы объектов необходимо экспортировать.
Если в модели у стен имеется армирование, то при базовых настройках экспорта оно будет представлено в IFC, что может вызвать ненужную нагрузку при её просмотре.
Для её отключения при экспорте уберите галочку SweptDiskSolid в разделе "Геометрические представления объектов".
Renga. Определение геометрических представлений объектов для экспорта.
